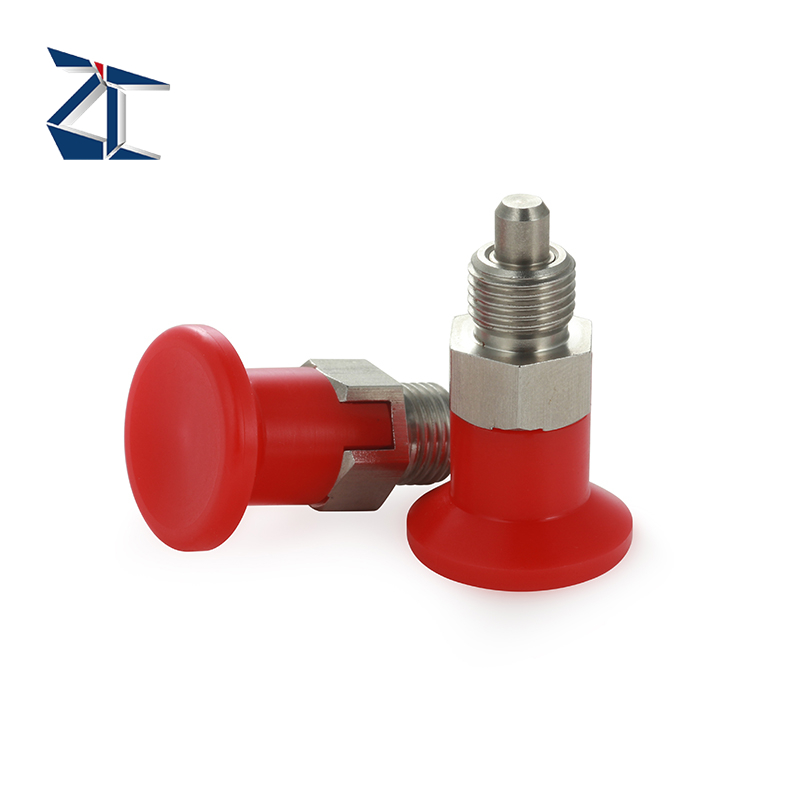

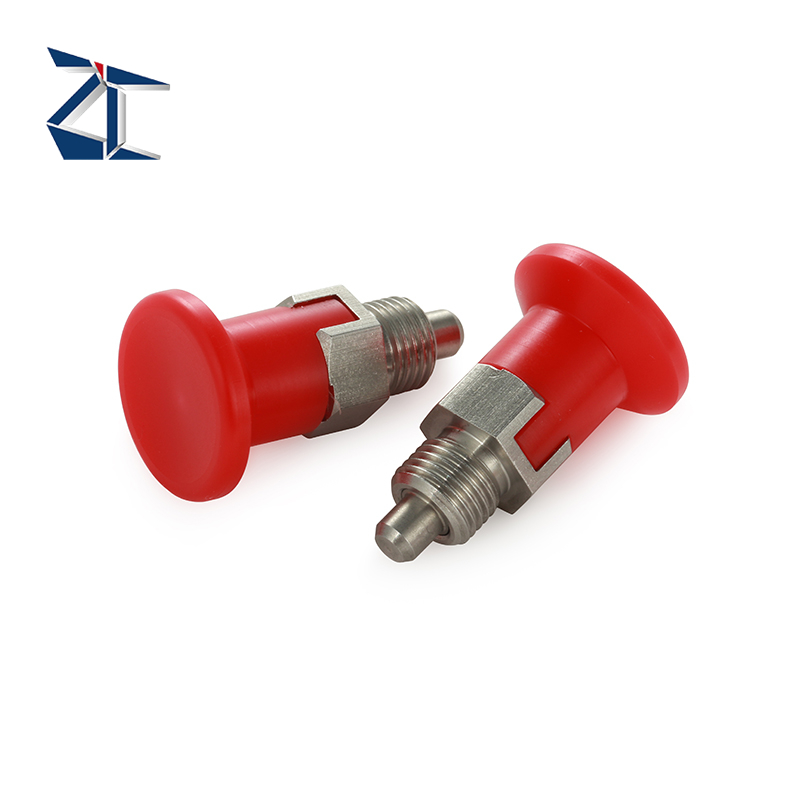

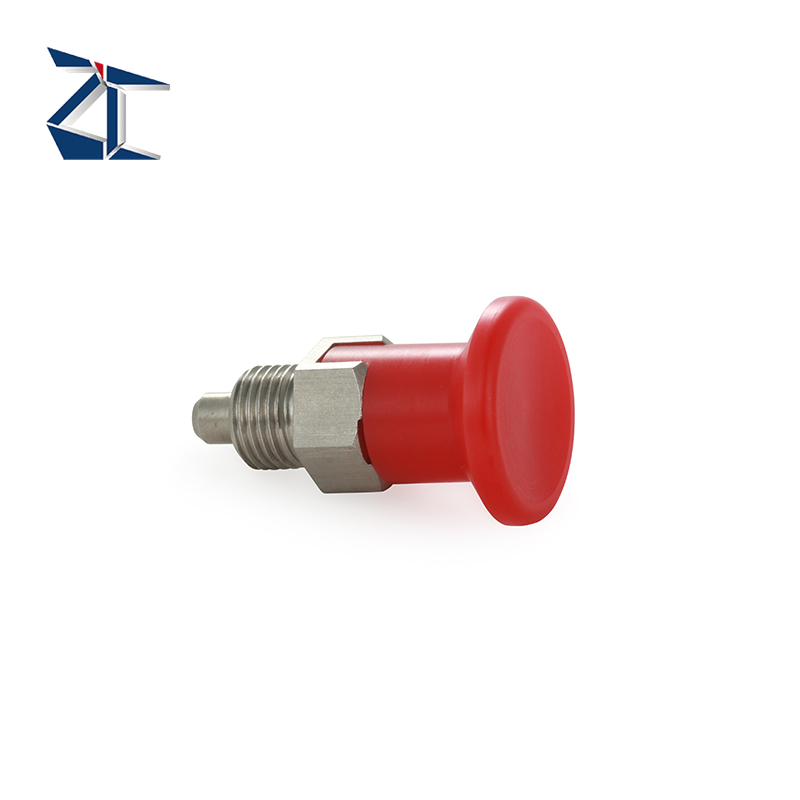

인덱싱 핀이라고도 알려진 손잡이 플런저는 수동으로 안팎으로 이동할 수 있는 위치 결정 핀입니다. 이는 인덱싱, 위치 지정 및 정지 제한 고정 장치와 같은 다양한 응용 분야에 적합합니다. 일반적으로 재설정 및 자동 잠금 유형으로 제공됩니다.

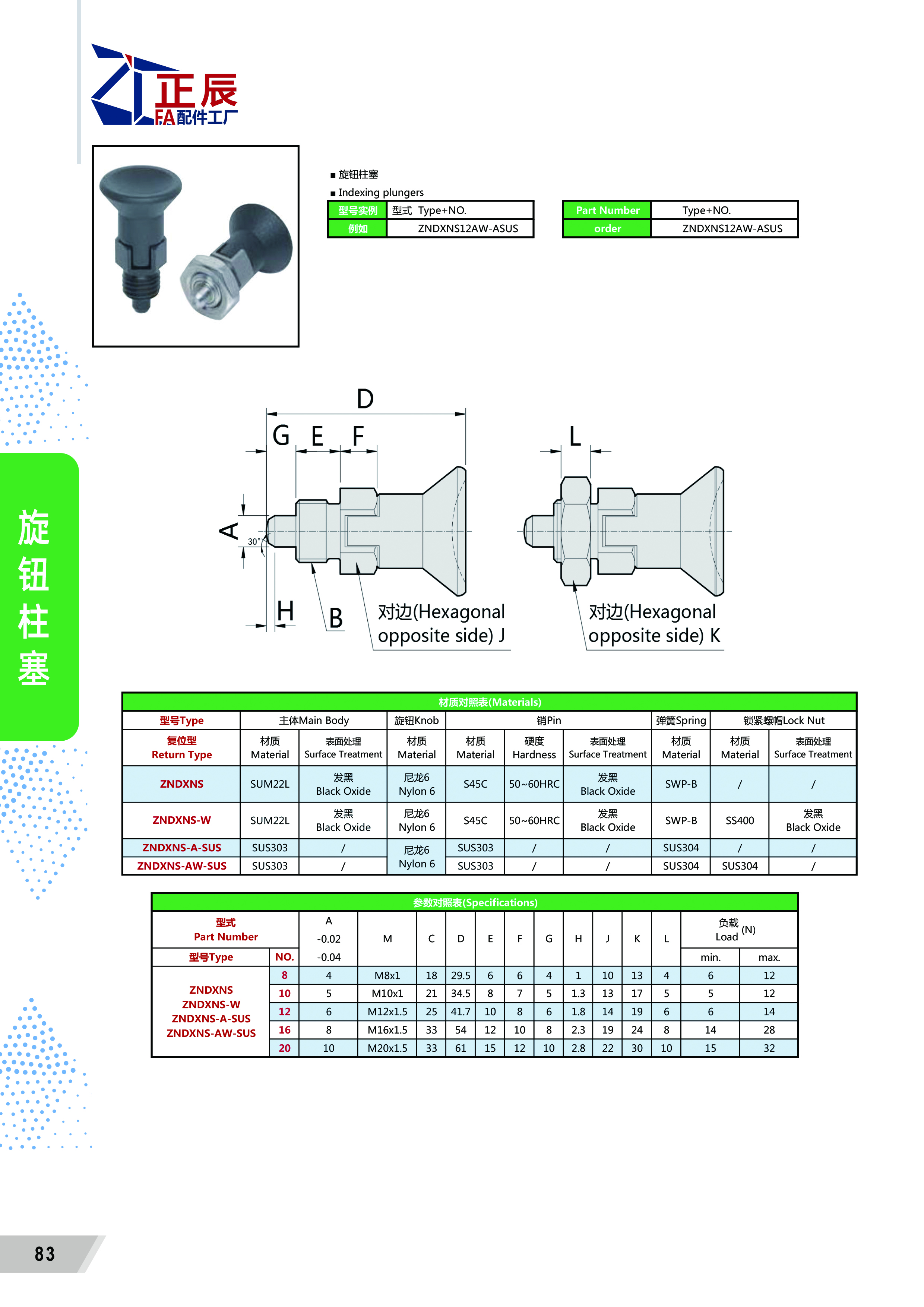

NDXN 시리즈에 비해 나사 부분이 더 짧습니다. 본체는 강철 및 스테인리스강 버전으로 제공됩니다.
플런저는 간단한 구조를 갖고 있습니다. 팁은 내부 스프링에 의해 고정된 거리만큼 밀려 나옵니다. 볼이나 핀이 스프링 힘에 맞서 눌려지면 해제가 발생합니다.
재설정 및 자동 잠금 유형의 작동
• 재설정 유형
1. 팁은 일반적으로 확장됩니다.
2. 손잡이를 당기면 팁이 들어가게 됩니다.
3. 손잡이를 놓으면 내부 스프링 힘으로 인해 팁이 확장된 위치로 돌아갑니다.
• 자동 잠금형
1. 팁은 일반적으로 확장됩니다.
2. 손잡이를 당기면 팁이 들어가게 됩니다.
3. 손잡이를 펼친 상태에서 손잡이를 90° 돌리면 후퇴 위치를 잠글 수 있습니다.
4. 잠금을 해제하려면 손잡이를 펼친 상태에서 손잡이를 90° 돌리면 됩니다. 5 손잡이를 놓으면 내장된 스프링의 힘에 의해 앞부분이 돌출된 상태로 돌아갑니다.
