측면 카운터보어가 있는 나사식 스토퍼 블록 AJFN

홈페이지 » 제품 » 직선 운동 » 측면 카운터보어가 있는 나사식 스토퍼 블록 AJFN

에 공유하기:

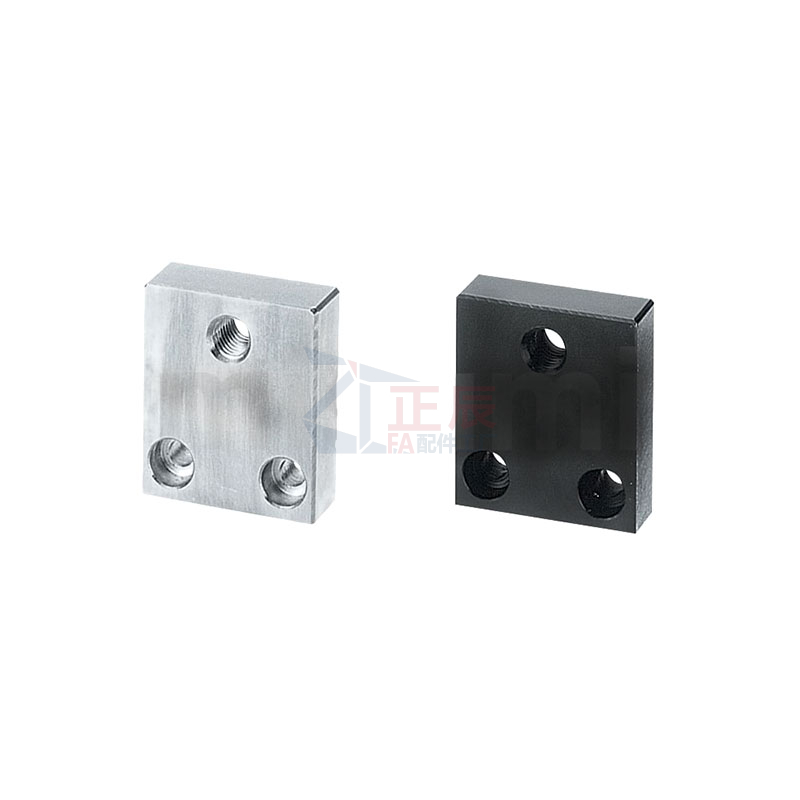

측면 카운터보어가 있는 나사식 스토퍼 블록 AJFN

·재료

명세서

부품 번호	-	H
AJTN8 AJFN5	- -	25 20

부품 번호		H					H₁	T	MX피치		L	P	d₁	d₂	ℓ	G
유형	M								거친 스레드	가는 실
(조잡한) AJFN AJFNM AJFNS (괜찮은) AJFS AJFSM AJFSS	3	20	25				10	10	3x0.5	3x0.35	32	20	8	4.5	4.5	5
	4	20	25						4x0.7	4x0.5
	5	20	25						5x0.8	5x0.5
	6	20	25	35					6x1.0	6x0.75
	8			35	40	50	15	16	8x1.25	8x0.75	44 (50)	28	11	6.5	6.5	9
	10			35	40	50			10x1.5	10x1.0
	12			35	40	50			12x1.75	12x1.0
	16				40	50	20	22	16x2.0	16x1.5	60 (65)	42	14	9	9	12
	20				40	50			20x2.5	20x1.5

[ !]AJFNS, AJFSS(재질 스테인리스)의 L치수는 ( ) 안을 나타냅니다.
