의료 기기, 항공우주 부품 및 가전 제품의 소형화에 대한 끊임없는 요구로 인해 촉각 피드백, 고정력 또는 부품의 쉬운 위치 지정 및 제거를 용이하게 하는 기능을 희생하지 않고 미세한 크기에 맞는 기계 하드웨어가 필요합니다. 초소형 공간을 위한 표준 하드웨어를 지정하면 조립 라인에서 간섭 문제가 발생하는 경우가 많고, 맞춤 가공된 멈춤쇠는 제조 시간을 늘리고 제작 프로세스를 복잡하게 만듭니다. 엔지니어는 필요한 스프링 힘, 주기 수명 및 안정적인 부품 유지와 엄격한 공간 제한 간의 균형을 유지해야 합니다.
미니어처, 짧은 스프링, 진정한 마이크로 옵션 간의 기술적 구분을 탐색하려면 본체 길이, 노즈 유형 및 설치 메커니즘을 엄격하게 평가해야 합니다. 소형 기계 어셈블리의 장기적인 신뢰성을 보장하려면 올바른 하드웨어를 선택해야 합니다. 미시적 규모의 특정 힘 곡선, 이동 제한 및 재료 거동을 이해하면 설계 팀이 수천 번의 작동 주기에 걸쳐 일관되게 작동하는 하드웨어를 지정할 수 있습니다.
크기 임계값에 따라 옵션이 결정됩니다. 실제 마이크로 스프링 플런저는 일반적으로 본체 길이가 0.125인치 미만인 반면, 소형 또는 "짧은 스프링" 플런저는 기하급수적으로 더 높은 힘 정격으로 약간 더 큰 프로파일을 제공합니다.
힘 대 이동 균형: 마이크로 코일의 물리적 한계로 인해 엔지니어는 표준 구성 요소에 비해 더 짧은 이동 거리와 본질적으로 더 낮은 끝 힘을 수용해야 합니다.
설치 정밀도가 중요합니다. 압입식 및 나사식 마이크로 옵션에는 조립 중 나사산 벗겨짐이나 하우징 변형을 방지하기 위해 특수 도구와 엄격한 공차 제어가 필요합니다.
재료 선택으로 수명 연장: 스테인리스강, 세라믹 또는 델린/나일론 노즈 중에서 선택하면 고주기 소형 전자 장치 및 정밀 기계의 결합 표면 마모에 직접적인 영향을 미칩니다.
플런저 본체에 사용할 수 있는 정확한 공간 범위를 설정하는 것은 하드웨어 선택의 기본 단계입니다. 구성요소의 전체 길이, 압축된 노즈에 필요한 간격, 설치 도구에 필요한 물리적 공간을 고려해야 합니다. 소형 조립 설계의 일반적인 실패 지점은 정적 CAD 모델에 맞지만 도구 간섭으로 인해 조립 라인에 물리적으로 설치할 수 없는 플런저를 지정하는 것과 관련이 있습니다. 성공하려면 결합 부품의 스트로크 경로와 막힌 구멍 또는 탭 스레드의 깊이를 포함하여 전체 작동 범위를 매핑해야 합니다. 공구 간격을 무시하면 조립 기술자가 삽입 중에 나사산을 벗기거나 하우징을 손상시킬 수 있습니다.
0.125인치 미만의 본체 길이 범주는 진정한 마이크로 스프링 플런저를 정의합니다 . 이러한 고도로 특수화된 구성 요소는 기존 하드웨어가 존재할 수 없는 공간에 적합합니다. 설계 팀은 이를 광범위하게 활용하여 매우 작은 회전 부품을 제자리에 고정하고, 마이크로 스위치에서 촉각 피드백을 제공하고, 정밀 광학 마운트에 렌즈를 고정합니다. 물리적 치수가 매우 제한되어 있기 때문에 내부 스프링 코일은 물리적 한계 근처에서 작동합니다. 공간적 제약이 절대적으로 사용을 지시할 때 이러한 마이크로 구성 요소를 지정하고 최대 유지에 내재된 한계를 허용합니다. 힘과 이동 거리. 구속 없이 작동하려면 정밀 가공된 결합 표면이 필요합니다.
표준 소형 옵션은 일반적으로 범주에 속합니다 소형 스프링 플런저 . 이러한 구성 요소에는 일반적으로 M3~M5 또는 4~40~8~32개의 스레드가 있습니다. 설치를 위한 표준 육각형 또는 슬롯형 드라이브를 수용하면서 좁은 공간에 매우 효과적인 중간 기반을 제공합니다. 본체 직경이 약간 더 크면 내부 스프링이 더욱 견고해지며 사용 가능한 끝단 힘의 범위가 더 넓어집니다. 소형 옵션은 표준 가공 작업 흐름에 원활하게 통합되므로 진정한 밀리미터 미만 크기 조정이 필요하지 않은 소형 조립품에 선호되는 선택입니다. 본체 길이를 몇 밀리미터 더 늘리는 것만으로도 더 나은 촉각 피드백과 더 긴 수명을 얻을 수 있습니다.
"뭉툭한" 또는 "짧은 스프링" 명칭은 스레드 직경에 비해 본체 길이가 더 짧은 부품을 나타냅니다. 실제 마이크로 설계와 달리 스터비 플런저는 더 큰 직경을 유지하지만 깊이가 심하게 제한된 응용 분야에 맞게 전체 길이를 압축합니다. 이러한 기하학적 구조를 통해 마이크로 옵션이 제공할 수 있는 것보다 더 높은 유지력을 얻을 수 있으면서도 벽이 얇은 인클로저나 얕은 막힌 구멍에 계속 장착할 수 있습니다. 뭉툭한 플런저와 마이크로 디자인을 비교하면 분명한 절충안이 드러납니다. 뭉툭한 디자인은 얕은 깊이에서 힘을 최대화하는 반면 마이크로 디자인은 전체 체적 공간을 최소화합니다.
마이크로 어셈블리와 관련된 주요 유형을 분류하면 선택을 위한 명확한 기준이 설정됩니다. 일반적으로 어셈블리 요구 사항 및 결합 부품 형상을 기반으로 5가지 핵심 구성 중에서 선택합니다.
나사식 볼 플런저는 부드러운 결합을 제공하고 측면 하중을 효과적으로 처리합니다.

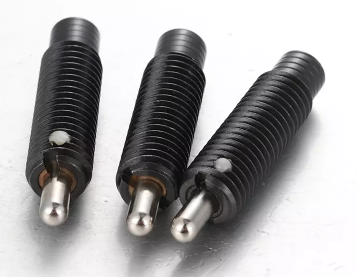

나사형 핀 플런저는 정확한 측면 위치와 확실한 잠금 기능을 제공합니다.
압입식 볼 플런저는 나사 가공 작업을 제거하여 더 부드러운 재료에 더 빠르게 조립할 수 있습니다.
압입식 핀 플런저는 진동이 심한 환경에 영구적으로 설치됩니다.
퀵 릴리스 구성을 사용하면 도구 없이 신속한 수동 조정이 가능합니다.
범주 | 일반적인 스레드 크기 | 몸길이 | 주요 이점 | 한정 |
|---|---|---|---|---|
마이크로 | M2 이하 | 0.125" 미만 | 미세한 발자국에 적합 | 매우 낮은 힘, 짧은 이동 거리 |
세밀화 | M3~M5 | 0.250" ~ 0.500" | 표준 툴링, 우수한 힘 | 더 깊은 탭 구멍이 필요합니다. |
그루터기 같은 | M4~M8 | 0.250" 미만 | 얕은 깊이에서 높은 힘 | 직경이 넓으면 더 많은 표면적이 필요합니다. |
작은 와이어 직경의 물리학을 분석하면 기계적 성능에 대한 엄격한 제한이 드러납니다. 짧은 스프링 및 마이크로 설계는 활성 코일 수와 미세한 와이어 게이지의 감소로 인해 전달할 수 있는 최대 스프링 힘을 본질적으로 제한합니다. 힘 프로파일을 평가할 때는 초기 힘과 최종 힘을 주의 깊게 비교해야 합니다. 마이크로 옵션은 엄청나게 가파른 힘 곡선을 나타냅니다. 약간의 압축으로 인해 힘이 급격히 증가하고 이동 거리가 설계 사양을 초과하는 경우 스프링 바인딩이 빠르게 발생할 수 있습니다. 약간 더 큰 와이어 직경을 활용하는 소형 옵션은 작동 범위 전체에서 더 평평하고 예측 가능한 힘 곡선을 제공합니다. 마이크로 스프링이 표준 산업용 플런저의 무거운 멈춤쇠 느낌을 제공할 것이라고 기대할 수는 없습니다.
마이크로 스프링 핀 과 볼 플런저 의 물리적 형상은 본질적으로 스트로크 길이를 제한합니다. 일반적인 마이크로 플런저는 1밀리미터 미만의 이동 거리만 제공할 수 있습니다. 이 제한된 스트로크는 멈춤쇠 설계에 직접적인 영향을 미칩니다. 플런저 노즈를 자르지 않고 원활하게 작동하려면 결합 부품에 매우 얕은 맞물림 각도와 매우 정밀한 모따기가 필요합니다. 제한된 이동으로 인해 매우 엄격한 결합 부품 공차도 요구됩니다. 플런저 하우징과 움직이는 부분 사이의 간격이 수백 분의 1밀리미터라도 변하면 플런저가 멈춤쇠를 완전히 맞물리지 못하거나 반대로 바닥이 나와 메커니즘을 묶을 수 있습니다.
최대 압축을 받는 마이크로 코일은 스프링 세트 및 피로 파손 위험이 높습니다. 스프링이 고체 높이까지 압축되면 내부 응력이 재료의 항복 강도를 초과하여 영구 변형이 발생할 수 있습니다. 높은 작동 환경에서 지속적인 사이클링은 재료 피로를 가속화합니다. 설계 단계에서 주기 수명 요구 사항을 명확하게 지정해야 합니다. 피로를 완화하려면 마이크로 플런저가 절대 최대 스트로크에 도달하지 않도록 결합 멈춤쇠를 설계해야 합니다. 압축 행정에 약간의 안전 여유를 두면 내부 스프링 메커니즘의 작동 수명이 크게 늘어납니다.
마이크로 조립품의 피로 수명을 적절하게 평가하려면 다음 단계를 따르십시오.
상대 멈춤쇠 깊이를 기준으로 최대 필요 스트로크를 계산합니다.
제조업체의 최대 권장 이동거리와 필요한 스트로크를 비교하십시오.
작업 스트로크가 사용 가능한 최대 이동 거리의 80% 이하를 활용하는지 확인하십시오.
작동 온도가 스프링 재료의 완화 임계값을 초과하지 않는지 확인하십시오.
조기 스프링 세트가 있는지 확인하기 위해 어셈블리를 10,000회 테스트합니다.
전자 인클로저 및 웨어러블 장치는 기계 하드웨어에 고유한 제약을 부과합니다. PCB 실장, 전기 전도성 또는 전기 절연에 대한 요구 사항을 평가하면 선택 프로세스가 결정됩니다 소형 전자 스프링 플런저 . 접지 또는 신호 전송이 필요한 애플리케이션에서는 황동 또는 인청동과 같은 전도성 재료를 지정합니다. 반대로, 안테나와 민감한 센서 어레이에는 완전한 전기 절연이 필요한 경우가 많으므로 폴리머 본체와 세라믹 볼이 필요합니다. 또한 비자성 재료 요구 사항은 의료 장비 및 항공우주 전자 설계를 지배하며 특수 폴리머 또는 특정 비자성 합금을 선호하는 표준 강철 부품을 배제합니다. 온보드 센서의 간섭을 방지하려면 정확한 재료 구성을 확인해야 합니다.

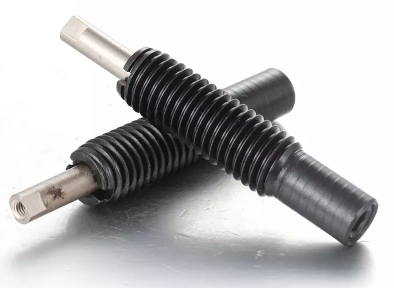

마이크로 어셈블리에는 볼 노즈와 핀 노즈를 주의 깊게 비교해야 합니다. 볼 플런저는 측면 하중을 매우 잘 처리합니다. 구형 형상 덕분에 결합 부품이 플런저 면을 가로질러 부드럽게 미끄러질 수 있으므로 복잡한 해제 메커니즘 없이도 부품의 위치 지정 및 제거가 용이합니다. 이로 인해 볼 구성은 촉각 다이얼 및 슬라이딩 트랙에 이상적입니다. 이와 대조적으로 마이크로 스프링 핀은 매우 정확한 측면 위치와 안전한 잠금 기능을 제공합니다. 원통형 핀이 일치하는 구멍에 떨어지므로 수동으로 후퇴할 때까지 측면 이동이 방지됩니다. 그러나 핀 노즈는 작동 중 측면 하중이 심할 경우 전단력에 매우 취약합니다. 마이크로 샤프트가 구부러지는 것을 방지하려면 핀을 결합 구멍과 완벽하게 정렬해야 합니다.
마이크로 플런저의 감소된 치수로 인해 결합 멈춤쇠, 정렬 홈 및 스트라이크 플레이트 가공 시 오류가 발생할 여지가 전혀 없습니다. 대규모 어셈블리에서 허용되는 표준 제조 변형은 마이크로 메커니즘에 즉각적인 오류를 발생시킵니다. 엄격한 공차 누적 분석을 수행해야 합니다. 탭 구멍의 깊이, 결합 부품의 두께, 멈춤쇠 홈의 정확한 각도가 완벽하게 일치해야 합니다. 얕은 디텐트는 약한 유지력을 초래하는 반면, 너무 깊게 가공된 디텐트는 플런저를 과도하게 확장시켜 잠재적으로 하우징에서 노즈가 빠질 수 있습니다. 우리는 엔지니어가 마이크로 어셈블리에 표준 +/- 0.1mm 공차를 적용하여 플런저가 즉시 결합되거나 전혀 결합되지 않는 오류를 자주 목격합니다.
현대식 제조 방식을 사용하면 본체, 노즈 및 스프링 재료를 혼합하고 일치시켜 맞춤형 구성을 지정할 수 있습니다. 이 모듈식 접근 방식은 최종 구성 요소가 정확한 환경, 부하 및 주기 수명 요구 사항을 충족하도록 보장합니다. 기성품 타협에 안주하는 대신 설계 팀은 내부식성이 뛰어난 본체와 자체 윤활 노즈 및 고주기 피로 스프링을 결합할 수 있습니다. 이러한 구성 가능성은 표준 소형 설계를 진공 챔버 또는 클린룸과 같은 고도로 전문화된 환경에 적용할 때 필수적인 것으로 입증되었습니다. 올바른 재료 조합을 선택하여 정확한 성능 특성을 지정합니다.
올바른 노즈 재료를 선택하면 전체 어셈블리의 마모 특성에 직접적인 영향을 미칩니다. 스테인레스 스틸 노즈는 내마모성이 뛰어나고 무거운 하중을 효과적으로 처리합니다. 그러나 부드러운 알루미늄이나 황동 결합 부품 위로 단단한 스테인레스 스틸 볼을 끌면 마모 및 입자 생성이 발생할 심각한 위험이 발생합니다. 더 부드러운 결합 표면이 필요하거나 낮은 마찰이 필요한 응용 분야의 경우 Delrin 및 나일론 노즈는 탁월한 자체 윤활 특성을 제공합니다. 절충안에는 부하 용량이 포함됩니다. 폴리머 노즈는 금속 노즈와 동일한 전단력이나 고온을 견딜 수 없습니다. 조기 마모를 방지하려면 노즈 경도를 결합 표면 경도와 일치시켜야 합니다.
내식성은 마이크로 부품의 주요 관심사로 남아 있습니다. 아연 또는 니켈 도금과 같은 표준 도금 공정은 부품에 두께를 추가합니다. 마이크로 스케일 스레드에서는 도금 두께가 몇 미크론이라도 스레드 공차를 방해하여 설치가 불가능할 수 있습니다. 따라서 치수 변경 코팅에 의존하지 않고 내식성을 달성하기 위해 견고한 스테인리스강 본체를 자주 지정합니다. 300 시리즈와 400 시리즈 스테인리스강을 평가하려면 내부식성과 기계적 강도의 균형을 맞춰야 합니다. 300 시리즈는 내식성이 우수하지만 인장 강도가 낮은 반면, 400 시리즈는 약간의 부식 취약성을 희생하면서 더 높은 강도와 경화성을 제공합니다.
내부 스프링은 플런저의 기계적 심장 박동을 결정합니다. 뮤직 와이어는 뛰어난 최대 힘 생성과 뛰어난 피로 수명을 제공하므로 고하중 응용 분야의 표준 선택입니다. 그러나 악선은 습기에 노출되면 빠르게 녹슬게 됩니다. 내부식성이 요구되는 환경의 경우 스테인리스강 스프링이 필요한 보호 기능을 제공합니다. 스테인레스 스틸은 고탄소 음악 와이어의 인장 강도와 일치할 수 없기 때문에 균형을 맞추기 위해서는 더 낮은 최대 힘 출력을 수용해야 합니다. 응용 분야의 환경적 현실과 필요한 유지력의 균형을 맞춰야 합니다.
요소 | 재료 옵션 | 주요 이점 | 주요 단점 |
|---|---|---|---|
코 | 스테인레스 스틸 | 높은 내마모성 | 더 부드러운 결합 부품에 흠집을 낼 수 있음 |
코 | 델린/나일론 | 자가 윤활, 낮은 마찰 | 낮은 전단 강도, 온도에 민감함 |
몸 | 300 시리즈 스테인리스 | 우수한 내식성 | 낮은 인장 강도 |
봄 | 뮤직 와이어 | 최대 힘 및 피로 수명 | 녹에 매우 취약함 |
설치 메커니즘은 미시적 규모에서 상당한 위험을 안겨줍니다. M2 이하의 나사산을 사용하는 나사식 마이크로 플런저는 설치 중에 나사산이 벗겨질 위험이 높습니다. 플런저를 장착하는 데 필요한 토크는 종종 마이크로 스레드 자체의 전단 강도에 접근합니다. 반대로, 압입형 마이크로 스프링 플런저는 나사산을 제거하지만 매우 엄격한 구멍 공차 요구 사항을 요구합니다. 넓힌 구멍의 크기가 약간 작은 경우 압입 작업으로 인해 벽이 얇은 플런저 본체가 부서져 내부 스프링이 묶일 수 있습니다. 구멍 크기가 너무 크면 플런저가 진동을 받아 뒤로 물러납니다. 안정적인 압입을 보장하려면 구멍 직경을 몇 미크론 이내로 제어해야 합니다.
마이크로 구성 요소를 수동으로 조립하면 구성 요소가 손실되거나 손상되는 경우가 많습니다. 전문적인 설치 도구의 필요성은 아무리 강조해도 지나치지 않습니다. 마이크로 육각 키, 맞춤형 스패너 및 정밀한 토크 드라이버는 드라이브 홈을 손상시키지 않고 플런저가 올바르게 장착되도록 보장합니다. 이러한 구성요소를 다루려면 핀셋과 확대경이 필요합니다. 0.125인치 미만의 플런저를 공장 바닥에 떨어뜨리면 일반적으로 영구적인 손실이 발생합니다. 생산 시설에서는 엄격한 취급 프로토콜을 구현하고 자동화 또는 반자동 삽입 장비를 활용하여 일관된 조립 품질을 유지하고 폐기율을 줄여야 합니다.

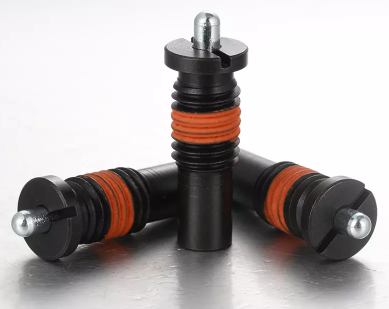

진동이 심한 기계에 나사형 마이크로 플런저를 고정하는 것은 독특한 과제입니다. 대형 하드웨어에서 일반적으로 사용되는 표준 나일론 잠금 요소는 제조 제한으로 인해 마이크로 크기에서는 사용할 수 없는 경우가 많습니다. 귀하께서는 백아웃을 방지하기 위해 액상 나사고정제의 사용을 자주 평가하십니다. 그러나 액상 나사고정제를 마이크로 플런저에 적용하면 모세관 현상이 발생할 심각한 위험이 있습니다. 저점도 유체는 플런저 본체에 쉽게 흡수되어 내부 스프링 메커니즘을 동결시키고 구성 요소를 쓸모 없게 만들 수 있습니다. 완화하려면 고도로 제어되는 미세량 디스펜싱 장비를 사용하거나 가능한 경우 사전 도포된 건조식 실 잠금 패치를 지정해야 합니다.
생산 현장에서 조립 위험을 완화하려면 다음 사례를 구현하십시오.
마이크로 스레드 전단 제한을 위해 특별히 설정된 토크 제한 드라이버의 사용을 의무화합니다.
모든 압입 구멍에는 표준 드릴 비트 대신 정밀 리머를 사용하십시오.
심지 방지를 위해 플런저 본체가 아닌 탭 구멍에 나사고정제를 바르십시오.
조립 기술자에게 확대 장비와 특수 삽입 핀셋을 제공합니다.
마이크로 스프링 플런저는 0.125인치 이하의 응용 분야와 매우 제한된 환경에서 미세한 회전 부품을 잠그는 데 없어서는 안 될 것으로 입증되었습니다. 그러나 공간 범위가 허용하는 경우 소형 또는 짧은 스프링 플런저를 기본 선택으로 유지해야 합니다. 약간 더 큰 소형 프로파일은 우수한 힘 프로파일을 제공하고 더 긴 이동 거리를 제공하며 조립 라인의 설치 프로세스를 크게 단순화합니다. 극한의 공간 제약과 가벼운 인덱싱 작업에 대해서만 진정한 마이크로 옵션을 지정하십시오. 응용 분야에서 더 높은 유지력이 요구되는 경우 소형 또는 뭉툭한 구성으로 전환하려면 자주 필요합니다. 부품 제거 또는 표준 수동 조립 프로세스에 의존합니다.
하드웨어 선택을 마무리하고 안정적인 조립을 보장하려면 다음 단계를 실행하십시오.
선택한 플런저의 정확한 CAD 모델을 다운로드하여 어셈블리 내의 공간적 적합성과 도구 간격을 확인하십시오.
촉각 테스트를 수행하고 특정 결합 부품에 대한 유지력을 검증하려면 실제 샘플을 요청하십시오.
플런저가 최대 스트로크의 80% 내에서 작동하도록 멈춤쇠 홈의 정확한 공차 누적을 계산하십시오.
맞춤형 스프링력 요구 사항에 대해 논의하고 선택한 재료가 작동 환경에 맞는지 확인하려면 응용 엔지니어에게 문의하십시오.
A: 진정한 마이크로 스프링 플런저는 몸체 길이가 0.125인치 미만이고 스레드 크기가 M2 또는 2-56만큼 작습니다. 밀리미터 미만 옵션도 있지만 일반적으로 맞춤형 제조가 필요합니다. 이러한 초소형 부품은 주로 정밀 광학 및 의료 기기의 매우 작은 회전 부품을 고정하는 데 사용됩니다.
A: 마이크로 스프링 핀은 볼 플런저에 비해 측면 하중에 매우 취약합니다. 완전히 수축되기 전에 측면 힘이 가해지면 원통형 핀 형상이 결합 표면에 걸립니다. 미세한 규모에서는 이 전단력으로 인해 핀이 쉽게 구부러지거나 벽이 얇은 하우징이 영구적으로 손상될 수 있습니다.
A: 설치에는 아버 프레스와 정밀하게 가공된 구멍이 필요합니다. 하우징을 변형시키고 내부 스프링을 묶을 수 있는 망치나 충격력의 사용을 피해야 합니다. 설치 도구는 외부 본체 플랜지에만 눌러야 하며 스프링이 장착된 노즈에 직접 눌러서는 안 됩니다.
A: 전자 응용 분야의 경우 플런저는 비전도성 및 비자성 재료를 사용합니다. Delrin 또는 나일론 노즈는 전기 절연을 제공합니다. 몸체는 특수 폴리머, 황동 또는 인청동으로 가공되는 경우가 많습니다. 일부 구성은 인쇄 회로 기판에 직접 통합할 수 있는 납땜 가능한 마감재를 제공합니다.
A: 유지력 손실은 일반적으로 스프링 피로로 인해 발생합니다. 이는 짝을 이루는 멈춤쇠가 플런저 노즈를 완전히 바닥으로 밀어서 마이크로 코일을 항복 강도 이상으로 압축할 때 발생합니다. 권장 작동 온도를 초과하면 스프링 재료가 이완되어 장력이 사라질 수도 있습니다.
A: 아니요. 스터비 또는 짧은 스프링은 길이 대 직경 비율이 매우 작은 특정 형상을 말하며 깊이가 매우 제한된 응용 분야용으로 설계되었습니다. 미니어처는 전체적으로 작은 크기를 의미합니다. 뭉툭한 플런저는 직경이 크지만 몸체가 매우 짧을 수 있습니다.
