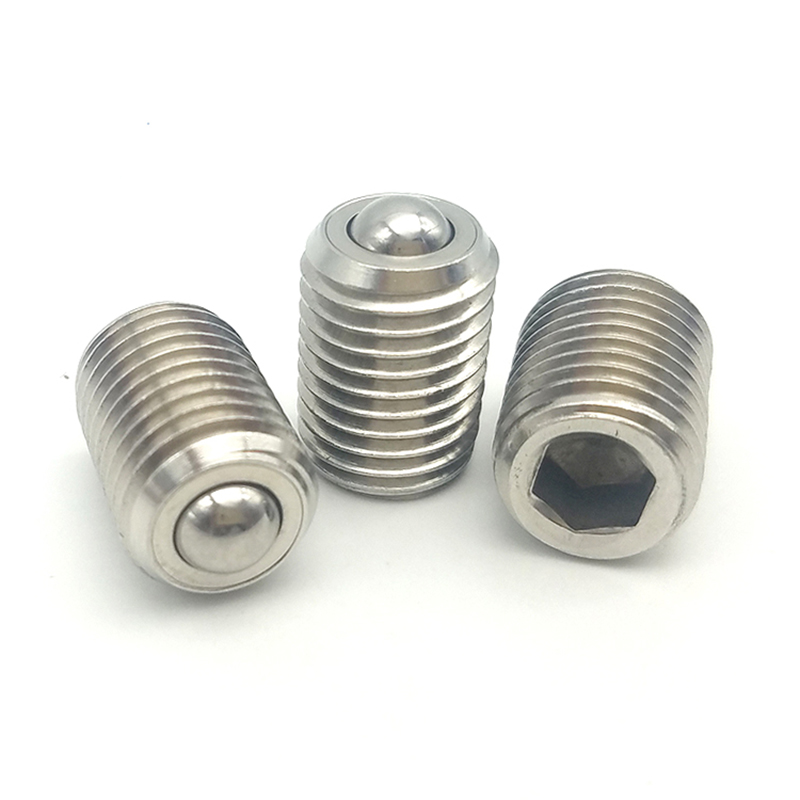

볼 롤러 고정 나사 BCSB를 사용한 볼 트랜스퍼

메인볼을 다수의 서브볼로 둘러싸는 방식으로 부드러운 볼 회전을 구현했습니다. 마찰 계수가 작기 때문에 최소한의 힘으로 공작물을 운반할 수 있습니다. 360° 방향으로 부드럽게 회전하므로 운송 방향을 쉽게 변경할 수 있습니다.
가용성 상태:
수량:

BCSB : 스테인레스 스틸 볼

유형:볼 트랜스페서 고정 나사

메인볼을 다수의 서브볼로 둘러싸는 방식으로 부드러운 볼 회전을 구현했습니다. 마찰 계수가 작기 때문에 최소한의 힘으로 공작물을 운반할 수 있습니다. 360° 방향으로 부드럽게 회전하므로 운송 방향을 쉽게 변경할 수 있습니다.

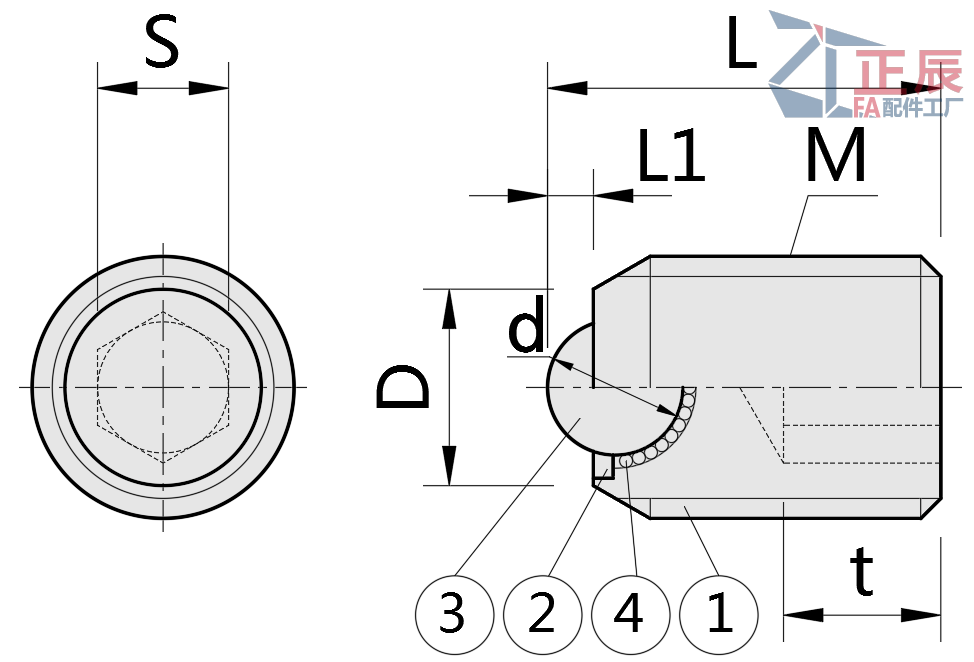

볼 트랜스퍼 고정 나사

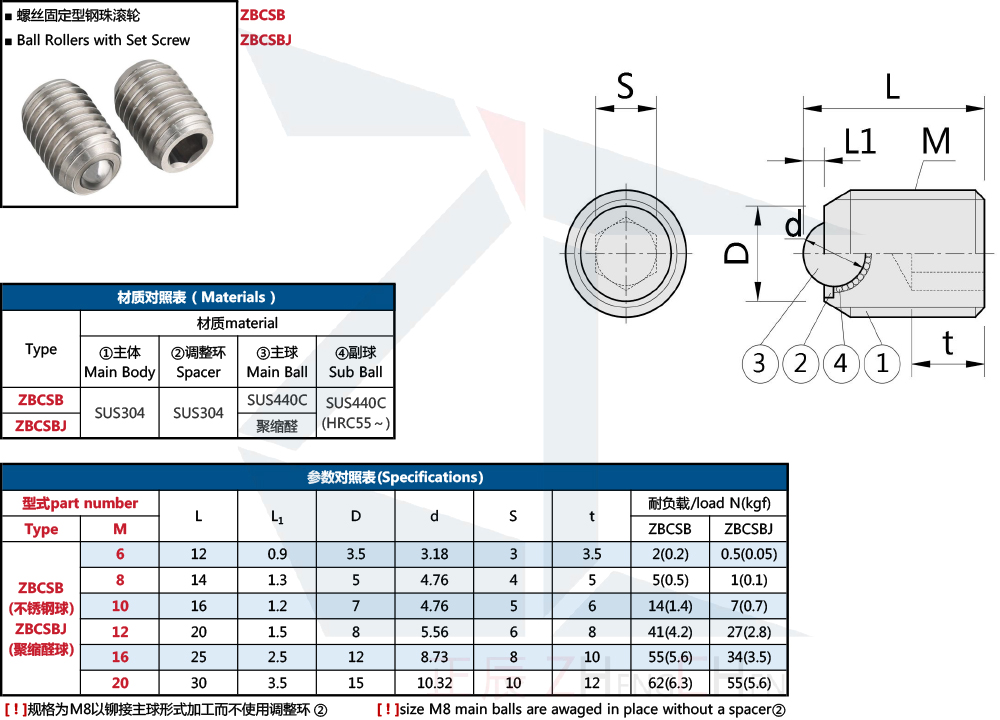

볼롤러 고정나사:Related Image
·재료
유형 [ M ]소재
①본체 ②스페이서 ③메인볼 ④서브볼
BCSB 스테인레스 스틸XM-7 304 스테인레스 스틸 440C 스테인리스강(HRC55~) 440C 스테인리스강(HRC55~)
BCSBJ 폴리아세탈 볼
BCSBJJ 폴리아세탈 -

부품 번호 L L1 D d S t 허용하중N(kgf)
유형 M BCSB BCSBJ
BCSB
(스테인리스 볼)
BCSBJ
(폴리아세탈 볼)
6 12 0.9 3.5 3.18 3 4 2(0.2) 0.5(0.05)
8 14 1.3 5 4.76 4 5 5 (0.5) 1 (0.1)
10 16 1.2 7 4.76 5 6 14 (1.4) 7 (0.7)
12 20 1.5 8 5.56 6 8 41 (4.2) 27 (2.8)
16 25 2.5 12 8.73 8 10 55 (5.6) 34 (3.5)
20 30 3.5 15 10.32 10 12 62 (6.3) 55 (5.6)


.

부품 번호 L L1 D d E W 허용하중 N(kgf)
유형 M
BCSBJJ
(폴리아세탈)
8 14 1.5 6 4.76 1.5 1.2 1.5 2 (0.2)
10 16 1.7 8 5.56 2.5 1.5 2 4 (0.4)
16 25 2.8 12 8.73 3 2 3 7 (0.7)
20 30 3.5 14 10.32 3.5 3 4 11 (1.1)


볼롤러 고정나사:Related Image


이 제품에 대해 자주 묻는 질문(FAQ)


설치 방법에 따라 롤러의 종류는 무엇입니까?

베어링형, 스트레이트 컬럼형, 스톱스크류형, 키홈형, 샤프트형, 사이드볼트 고정형 등


다양한 재질에 따라 어떤 유형의 롤러가 구분됩니까?

폴리우레탄 롤러, 고무 롤러, 수지 롤러, 금속 롤러, 스틸 볼 롤러 등


스틸 볼 롤러의 모양은 무엇입니까?

육각볼트형, 원형수나사형, 플랜지형, 원통형, 고정나사형, 부품형 등


현재 롤러 바의 최대 길이는 얼마입니까?

600mm


롤러 컨베이어 벨트의 최대 길이는 얼마입니까?

600mm
